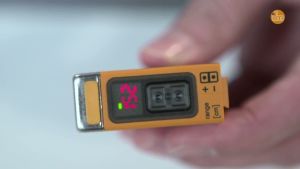

激光測距傳感器
O5D100
O5DLCPKG/US
-
通過時間間隔原理達成的極長量程
-
可靠的背景抑制和獨立于顏色的檢測
-
帶有顯示屏和按鈕，用于準確的開關點設定
-
可與物體呈斜角
-
光滑表面的可靠檢
|
光線種類
|
紅光
|
|
激光防護等級
|
2
|
|
外殼
|
矩形的
|
電氣數據
|
工作電壓[V]
|
10...30 DC; (符合cULus - Class 2標準)
|
|
電流損耗[mA]
|
75; (24 V)
|
|
防護等級
|
III
|
|
反相保護
|
有
|
|
光線種類
|
紅光
|
|
波長[nm]
|
650
|
|
使用壽命[h]
|
50000
|
總的輸入/輸出
|
輸入和輸出總數
|
數字輸出數量: 2
|
輸出
|
輸出數量
|
2
|
|
電氣設計
|
PNP
|
|
數字輸出數量
|
2
|
|
輸出功能
|
常開/常閉; (NC+NO)
|
|
每個輸出最大電流負載[mA]
|
100
|
|
開關頻率DC[Hz]
|
11
|
|
短路保護
|
有
|
|
短路保護類型
|
脈沖
|
|
過載保護
|
有
|
監控范圍
|
光斑直徑最大值[mm]
|
5
|
|
光點尺寸參考
|
2 m
|
|
檢測范圍滯后[%]
|
< 2.5
|
|
注意監控范圍滯后
|
|
|
背景消隱可用
|
有
|
|
背景消隱[m]
|
< 20
|
測量/設定范圍
|
測量范圍[m]
|
0.03...2
|
|
測量頻率[Hz]
|
33
|
接口
|
通信接口
|
IO-Link
|
|
傳遞類型
|
COM2 (38,4 kBaud)
|
|
IO-Link revision
|
1.1
|
|
SDCI標準
|
IEC 61131-9
|
|
外形
|
|
Smart Sensor - SSP 0
|
Generic Profiled Sensor
|
|
Function
|
Multiple switching signal
|
|
Function
|
Process data variable
|
|
|
SIO模式
|
有
|
|
模擬過程數據
|
1
|
|
二位輸出過程數據
|
1
|
|
處理周期最小值[ms]
|
6.4
|
|
支持的DeviceID
|
|
運行方式
|
DeviceID
|
|
default
|
372
|
|
工作條件
|
環境溫度[°C]
|
-25...60
|
|
注意環境溫度
|
|
當溫度ta < -10 °C時必須預熱，激光關閉
|
|
|
外殼防護等級
|
IP 65; IP 67
|
|
外部光線抵抗力最大值[klx]
|
10; (物體上)
|
認證/測試
|
EMC電磁兼容
|
|
|
抗振強度
|
|
DIN EN 60068-2-6
|
10 g (10...55 Hz) / 每軸120分鐘（x，y，z）
|
|
|
抗沖擊
|
|
DIN EN 60068-2-27
|
50 g 6個沖擊/11 ms半正弦(x,y,z)
|
|
|
激光防護等級
|
2
|
|
激光保護注意事項
|
|
注意:
|
激光
|
|
功率:
|
<= 4,0 mW
|
|
波長:
|
650 nm
|
|
脈沖:
|
1,3 ns
|
|
請不要直視光束。
|
|
|
請避免和激光接觸。
|
|
|
激光等級:
|
2
|
|
|
EN / IEC60825-1:2007
|
|
|
EN / IEC60825-1:2014
|
|
|
Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
|
|
|
MTTF[年]
|
151
|
機械技術數據
|
重量[g]
|
61.6
|
|
外殼
|
矩形的
|
|
尺寸[mm]
|
56 x 18.2 x 46.8
|
|
原材料
|
外殼: PA; 前框: 特種鋼; 操作界面: TPU; 透鏡: PMMA
|
|
透鏡校準
|
側面的鏡組
|
顯示器/操作件
|
顯示
|
|
開關狀態
|
LED, 黃色 開關輸出 PIN 4
|
|
操作
|
LED, 綠色
|
|
顯示
|
字母數字顯示, 3位數字
|
|
|
顯示單位
|
cm
|
圖表
|
遲滯圖形
|
|
x:
|
距離 [mm]
|
|
y:
|
遲滯 [mm]
|
|
1 =
|
背景 黑色 6 %反射
|
|
2 =
|
背景 白色 90 %反射
|
|
其他數據
|
|
精確度
|
|
|
|
|
距離
|
黑色(6 %反射)
|
白色(90 %反射)
|
|
|
|
0 mm
|
± 15 mm
|
± 15 mm
|
|
|
|
500 mm
|
± 15 mm
|
± 15 mm
|
|
|
|
1000 mm
|
± 15 mm
|
± 15 mm
|
|
|
|
1500 mm
|
± 20 mm
|
± 20 mm
|
|
|
|
2000 mm
|
± 30 mm
|
± 20 mm
|
|
|
|
