| 真空蝶閥 |
![]() |
價格:400 元(人民幣) | 產地:上海 |
| 最少起訂量:1臺 | 發貨地:上海 | |
| 上架時間:2017-07-11 16:49:14 | 瀏覽量:297 | |
固菲閥門(上海)有限公司
![]() |
||
| 經營模式:生產加工 | 公司類型:私營獨資企業 | |
| 所屬行業:蝶閥 | 主要客戶:化工、電廠、環保、設備 | |
在線咨詢 ![]() |
||
| 聯系人:王杰 (先生) | 手機:17317766455 |
|
電話: |
傳真: |
| 郵箱:271049931@qq.com | 地址:上海市奉賢區南橋鎮楊王工業區內 |
|
產品概述 GFGID型高真空蝶閥,是氣動單元組合儀表中的執行單元,它來自調節儀表的信號,改變介質的切斷與流通,該產品操作力大,閥體設計新穎,流阻小,額定流量系數大,密封性能優良。因而廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。
產品特點 GFGID型高真空蝶閥,是氣動單元組合儀表中的執行單元,它來自調節儀表的信號,改變介質的切斷與流通,該產品操作力大,閥體設計新穎,流阻小,額定流量系數大,密封性能優良。
工作原理 GFGID型高真空蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成,中間由支架相連而成。以GFGID型為例:執行機構是由雙氣路氣缸為主體,接受二位四通電磁閥控制輸出的(0.4~0.6MPa)氣源信號壓力為動力,通過控制元件改變氣流方向,執行氣缸驅動蝶閥作啟閉運動。 GFGID型真空蝶閥根據不同的材質,及不同的執行機構分類,適用于-25~200℃的介質,閥體由碳素鋼(鍍鎳)、不銹鋼及合金鋼等。

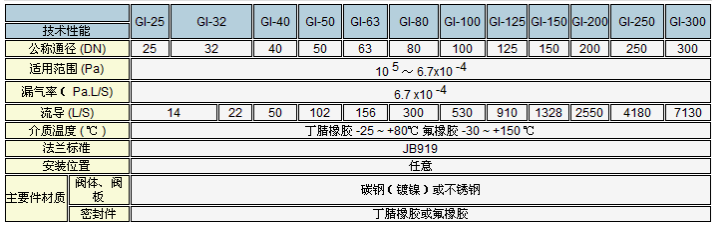

技術參數

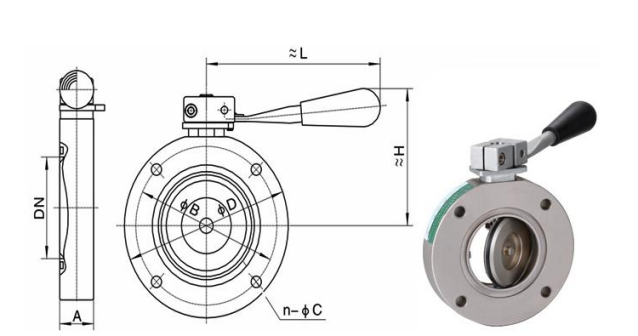

產品結構圖
外形尺寸
型號
通徑(DN)
ΦD
ΦB
H
A
L
n-ΦC
GFGI-50A
50
110
90
84
26
130
4-Φ9
GFGI-63A
63
130
110
94
32
130
GFGI-80A
80
145
125
107
32
154
8-Φ9
GFGI-100A
100
165
145
117
32
154
GFGI-125A
125
200
175
136
35
197
8-Φ11
GFGI-150A
150
225
200
150
35
197
GFGI-200A
200
285
260
188
45
242
12-Φ11
GFGI-250A
250
335
310
220
50
330
GFGI-300A
300
425
395
263
55
330
12-¢14
GFGI-400A
400
510
480
320
60
435
16-Φ14
|
